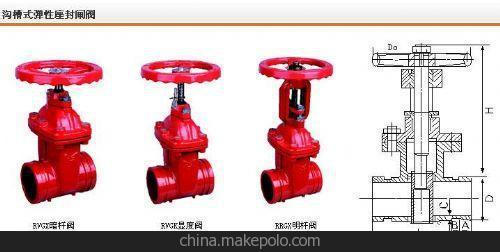

软密封暗杆闸阀结构图

软密封暗杆闸阀结构图

' 暗杆闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。暗杆闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52\'\'\'\' 。楔式闸阀的闸板可以做成一个整 体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。 暗杆闸阀又叫旋转杆闸阀 ( 亦叫暗杆楔式闸阀)。阀杆螺母设在闸板上,手轮转动带动阀杆转动 , 而使闸板提升,通常在阀杆的底端有梯形螺纹,通过阀门底端的螺纹以及阀瓣上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上,再倒回 1/2-1圈,作为全开阀门的位置。因此,阀门的全开位置,按闸板的位置(即行程〉来确定。 通用要求1.1暗杆闸阀规格及类别,应符合管道设计文件的要求。 1.2暗杆闸阀的型号应注明依据的国标编号要求。若是企业标准,应注明型号的相关说明。 1.3暗杆闸阀工作压力,要求≥管道的工作压力,在不影响价格的前提下,阀门可承受的工压应大于管道实际的工压;弹性座封闸阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏;阀门开启状况下,阀体应能承受二倍阀门工压的要求。 1.4暗杆闸阀制造标准,应说明依据的国标编号,若是企业标准,采购合同上应附企业文件。 暗杆闸阀标质2.1阀体材质,应以球墨铸铁,铸钢,不锈钢,316L为主,并注明牌号及铸铁实际的物理化学检测数据。 2.2阀杆材质,力求不锈钢阀杆(2CR13),大口径阀门也应是不锈钢嵌包的阀杆。 2.3螺母材质,采用铸铝黄铜或铸铝青铜,且硬度与强度均大于阀杆。 2.4阀杆衬套材质,其硬度与强度均应不大于阀杆,且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。 2.5密封面的材质
①弹性座封闸阀类别不一,密封方式及材质要求不一;
②普通楔式闸阀,铜环的材质、固定方式、研磨方式均应说明;
③软密封闸阀,阀板衬胶材料的物理化学及卫生检测数据; 2.6阀轴填料
①由于管网中的弹性座封闸阀,通常是启闭不频繁的,要求填料在数年内不活动,填料亦不老化,长期保持密封效果;
②阀轴填料亦应在承受频繁启闭时,密封效果的良好性;
③鉴于上述要求,阀轴填料力求终身不换或十多年不更换;
④填料若需更换,气动阀设计应考虑能有水压的状况下更换的措施。 暗杆闸阀的操作机构3.1弹性座封闸阀操作时的启闭方向,一律应顺时针关闭。 3.2由于管网中的气动阀,经常是人工启闭,启闭转数不宜过多,就是大口径阀门亦应在200-600转内。 3.3为了便于一个人的启闭操作,在管道工压状况下,最大启闭力矩宜为240N-m。 3.4暗杆闸阀启闭操作端应为方榫,且尺寸标准化,并面向地面,以便人们从地面上可直接操作。带轮盘的阀门不适用于地下管网。 3.5暗杆闸阀启闭程度的显示盘
①暗杆闸阀启闭程度的刻度线,应铸造在变速箱盖上或转换方向后的显示盘的外壳上,一律面向地面,刻度线刷上荧光粉,以示醒目;
②指示盘针的材质在管理较好的情况下可用不锈钢板,否则为刷漆的钢板,切勿使用铝皮制作;
③指示盘针醒目,固定牢靠,一旦启闭调节准确后,应以铆钉锁定。 3.6若弹性座封闸阀埋设较深,操作机构及显示盘离地面距离≥1.5m时,应设有加长杆设施,且固定稳牢,以便人们从地面上观察及操作。也就是说,管网中的阀门启闭操作,不宜下井作业。 四,暗杆闸阀的性能检测 4.1阀门某一规格批量制造时,应委托权威性机构进行以下性能的检测:
①阀门在工压状况下的启闭力矩;
②在工压状况下,能保证阀门关闭严密的连续启闭次数;
③阀门在管道输水状况下的流阻系数的检测。 4.2阀门在出厂前应进行以下的检测:
①阀门在开启状况下,阀体应承受阀门工压值二倍的内压检测;
②阀门的关闭状况下,两侧分别承受1.1倍阀门工压值,无渗漏;但金属密封的蝶阀,渗漏值亦不大于相关要求。 五,暗杆闸阀的内外防腐 5.1阀体(包括变速传动箱体)内外,首先应抛丸清砂除锈,力求静电喷涂粉状无毒环氧树脂,厚度达0.3mm以上。特大型阀门静电喷涂无毒环氧树脂有困难时,亦应刷涂、喷涂相似的无毒环氧漆。 5.2阀体内部以及阀板各个部位要求全面防腐,一方面浸泡在水中不会锈蚀,在两种金属之间不产生电化学腐蚀;二方面表面光滑使过水阻力减少。 5.3阀体内防腐的环氧树脂或油漆的卫生要求,应有相应权威机关的检测报告。化学物理性能亦应符合相关要求。 六,暗杆闸阀包装运输 6.1阀门两侧应设轻质堵板固封。 6.2中、小口径阀门应以草绳捆扎,并以集装箱方式运输为宜。 6.3大口径阀门亦有简易木条框架固体包装,以免运输过程中碰损。 '

软密封暗杆闸阀结构图

软密封暗杆闸阀结构图
